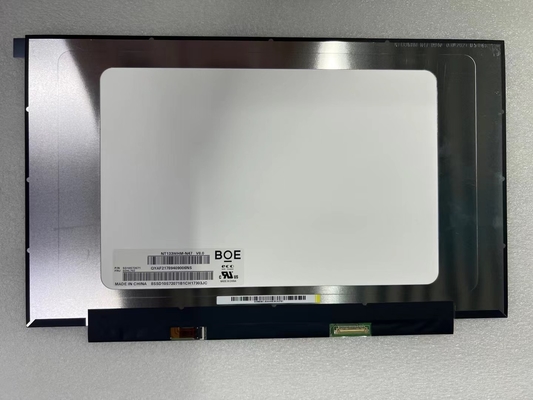

Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 13,3» |
|---|---|---|---|
| Risoluzione: | 1920 ((RGB) × 1200, WUXGA 170PPI | Brillantezza: | un ² di 250 cd/m |
| Angolo di visione: | 89/89/89/89 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Informazioni di base: | Produttore | Modello di pannello | Tipo di pannello | Alias |
|---|---|---|---|---|
| NV133WUM-T02 | a-Si TFT-LCD, LCM | B.O.A.E. | ||
| Ambiente: | Stato della RoHS | Temperature operative. | Temperatura di stoccaggio. | Livello di vibrazione |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Dimensione del pannello: | 13.3 | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 1920 ((RGB) × 1200 [WUXGA] | Striscia verticale RGB | 0.14898×0.14898 [170PPI] | 0.04966×0.14898 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 286.042 ((H) × 178.776 ((V) | - | 291.74 ((H) × 189.53 ((V) | 3.0/5.0 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 16:10 (H:V) | Sottile (PCBA piegato, T≤3,0 mm) | |
| Touch Screen: | Tipo di controllore e segnale | Punti di contatto | Sistema operativo supportato | Tecnologia TP |
| Con controller, I2C/USB | 10 punti | Win8, Win10 | Tocco sul cellulare | |
| Montaggio: | Senza | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 280 g (massimo) | - | Antiglare (Haze 25%), rivestimento duro (3H) | ||
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 250 (Tipico) | 89/89/89/89 (tipo) | 30 (Tipo) (Tr+Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Simmetria | ADS, normalmente nero, trasmissibile | 800: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 46% | 64% | 48% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.60 (massimo) 13 punti | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 10S4P | 4 corde | 15K ((Min.) | - | |
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | Con driver a LED | Incluso nell'interfaccia del segnale | ||||
| Guida elettrica: | Fornitura di tensione | Fornitura corrente | Consumo di energia | |||
| 5.0/12.0/21.0V (min./tipo/massimo) | - | 2.97W (massimo) | ||||
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | - | 0.75W (massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| eDP (2 corsie), eDP1.2, HBR1 (2.7G/ corsia) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| STM | MSAK24025P40G | 0.5 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 286.042 ((W) × 178.776 ((H) mm, dimensioni di contorno di 291.74 ((W) × 189.53 ((H) × 5 ((D) mm,con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 280g (Max.), forma tipo di Slim (PCBA Bent, T≤3.0mm).NV133WUM-T02 può fornire 250 cd/m2 luminosità di visualizzazione 8001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 10S4P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno una durata di vita di 15K oreNV133WUM-T02 utilizza eDP (2 Lanes) come sistema di ingresso del segnale, collegato da un connettore a 40 pin con tensione di alimentazione di 3.3V (Typ.).
