Dettagli:
|
| Marchio: | B.O.E. | Dimensione diagonale: | 13,5» |
|---|---|---|---|
| Risoluzione: | 2256 ((RGB) × 1504 201PPI | Brillantezza: | 400 cd/m2 |
| Angolo di visione: | 85/85/85/85 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |

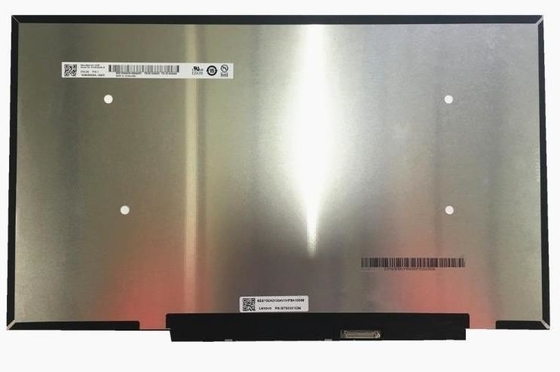

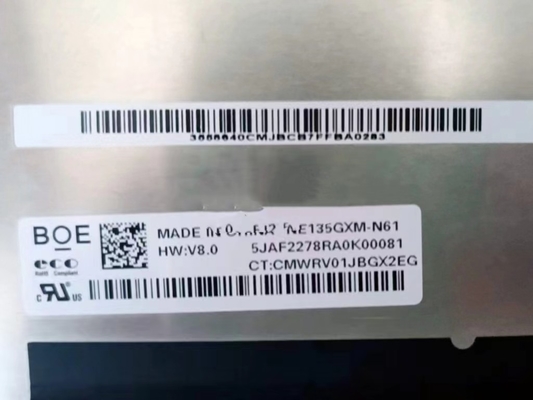

| Informazioni di base: | Marchio del pannello | Modello di pannello | NE135GXM-N61 | |
|---|---|---|---|---|
| Dimensione diagonale | 13.5" | Applicazione | ||
| Tipo di pannello | Ossido TFT-LCD, LCM | Alias del modello | Classificazione: | |
| Affidabilità: | Temperature operative. | 0 ~ 50 °C | Temperatura di stoccaggio. | -20 ~ 60 °C |
| Stato della RoHS | Vibrazione | 1.5G (14,7 m/s2) |
| Caratteristiche dei pixel: | Format pixel | 2256 ((RGB) × 1504 | Punte di passo | 00,0421 × 0,1263 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.1263×0.1263 mm (H×V) [201PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 284.933×189.955 mm (H×V) | Zona di Bezel | - |
| Il contorno Dim. | 2890,93 × 200,91 mm (H × V) | Profondità del profilo | 2.0/3.8 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 15:10 (H:V) | Stile di forma | Sottile (PCBA piegato, T≤3,0 mm) | |
| Fori e parentesi: | Senza | |||
| Altre caratteristiche: | Peso | 200 g (massimo) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 400 cd/m2 (Typ.) | Rapporto di contrasto | 15001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 85/85/85/85 (tipo) | Modalità ottica | ADS, normalmente nero, trasmissibile | |
| Direzione di visione | Simmetria | Tempo di risposta | 30 (Tipo) (Tr+Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (8-bit) |
| Temperatura del colore | 6485K | Uniformità bianca | 1.25/1.60 (Max.) | |
| 1931 Color Gamut: | Rapporto NTSC | 71% | sRGB | Copertura al 100% |
| Adobe RGB | 74% di copertura | DCI-P3 | 74% di copertura | |
| Rec.2020 | 53% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | 6 corde | Tipo di lampada | WLED | Tempo di vita | 15K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 9S6P | Posizione | Tipo di luce di bordo (lato inferiore) | |
| Caratteristiche dell' interfaccia: | Tipo | Incluso nell'interfaccia del segnale | Posizione | - | Guida lampada | Con driver a LED |
| Guida elettrica: | Input di tensione | 5.0/12.0/21.0V (min./tipo/massimo) | Input corrente | - | ||
| Consumo | 2.8W (massimo.) | |||||
| Sistema di segnale: | eDP (4 corsie), eDP1.4b, HBR1 (2.7G/ corsia) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.0V (tipo) | Input corrente | 1810,8 mA (massimo) | ||
| Consumo | 0.6W (massimo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | |||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| STM | MSAK24025P40G | 0.5 mm | 40 perni | 1 pezzo | ||
Per quanto riguarda i dettagli meccanici, ha una superficie attiva di 284.933 mm, dimensioni di contorno di 289.93 mm,con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 200g (Max.), forma di Slim (PCBA Bent, T≤3.0mm).NE135GXM-N61 può fornire 400 cd/m2 luminosità 15001:1 rapporto di contrasto trasmissivo, 85/85/85/85 (Typ.) (CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) (Tr+Td) ms.Scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio di 8 bit per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori 100% (sRGB).Questo prodotto ha adottato 9S6P WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e hanno un tempo di vita di 15K oreNE135GXM-N61 utilizza eDP (4 Lanes) come sistema di ingresso del segnale, che è collegato da un connettore a 40 pin con tensione di alimentazione di 3.0V (Typ.).
