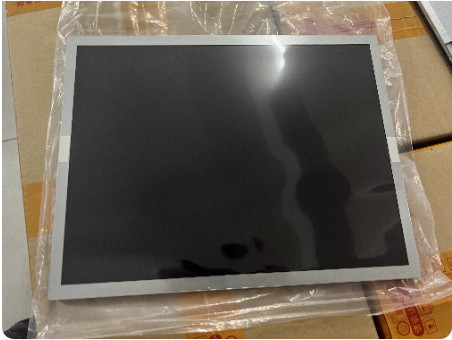

Dettagli:
|
Marchio: | B.O.E. | Dimensione diagonale: | 15,0» |
---|---|---|---|
Risoluzione: | 1024 (RGB) ×768, XGA 85PPI | Luminanza: | un ² di 350 cd/m |
Angolo di visione: | 89/89/89/89 (tipo) | Max. Valutazioni: | Temperatura di conservazione: -20 ~ 70 °C Temperatura di funzionamento: -20 ~ 70 °C |
Fornitura di tensione: | 3.3V (tipo.) |
Informazioni di base: | Marchio | Nome del modello | Tipo | Alias del modello |
---|---|---|---|---|

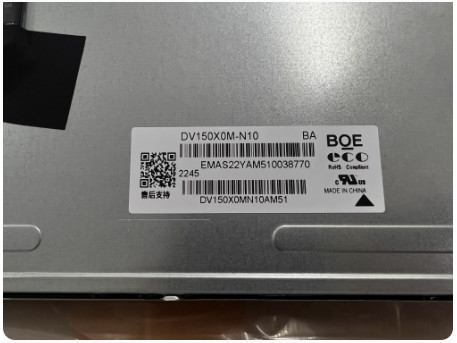

DV150X0M-N10 | a-Si TFT-LCD, LCM | - | ||
Classificazione massima: | RoHS | Temperatura di funzionamento | Temperatura di conservazione | Livello di vibrazione |
-20 ~ 70 °C | -20 ~ 70 °C |
Dimensione dello schermo: | 15.0" | |||
---|---|---|---|---|
Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
1024 ((RGB) × 768, XGA | Striscia verticale RGB | 0.099×0.297 mm | 0.297×0.297 mm [85PPI] | |
Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
304.128×228.096 mm | 306.5 × 230,1 mm | 326.5 × 253,5 mm | 9.7/10.0 (tipo/massimo) mm | |
Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
Rettangolo piatto | 4:3 | Paesaggio / Ritratto | ||
Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
930 g | - | Antiglare (Haze 25%), rivestimento duro (3H) | ||
Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra |
Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
---|---|---|---|
350 cd/m2 (Typ.) | ADS, normalmente nero, trasmissibile | 10001 (Tipico) (Trasmettitore) | |
Buona vista a | Angolo di visione | Tempo di risposta | |
Simmetria | 89/89/89/89 (tipo) | 30 (Tipo) (Tr+Td) (ms) | |
Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
6485K | 16.7M (6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
74% | 95% | 73% | |
Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
77% | 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Uniformità bianca: | 1.33 (massimo) 9 punti |
Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
---|---|---|---|---|---|---|
WLED | Tipo di luce di bordo (lato inferiore) | 50K ((Min.) | 12S4P | 4 corde | - | |
WLED elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
36±3,6V | 55 mA (tipo) | 7.92/8.71W (tipo/massimo.) | ||||
Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
Con driver a LED | Collegamento | - | ||||
Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
CviLux | CI4205M2HRP-NH | 1 pezzo | 5 perni | 1.25 mm | ||
WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
10.8/12.0/12.6V (min./tipo/massimo) | 600/775/850mA (min./tipo/massimo) | 9.3/10.2W (tipo/massimo) |
Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
---|---|---|---|---|---|---|
3.3V (tipo) | 455/900mA (tipo/massimo) | 1.5/3.0W (tipo/massimo) | ||||
Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
LVDS (1 ch, 8 bit) | Collegamento | - | ||||
Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
STM | MSB240420HE | 1 pezzo | 20 perni | 1.25 mm |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 304.128 ((W) × 228.096 ((H) mm, dimensioni di contorno di 326.5 ((W) × 253.5 ((H) × 10 ((D) mm, dimensioni di area di visualizzazione di 306.5 ((W) × 230.1 ((H) mm, con trattamento superficiale di Antiglare (Haze 25%), rivestimento duro (3H), peso netto di 930 g.DV150X0M-N10 può fornire 350 cd/m2 luminosità del display 10001:1 rapporto di contrasto trasmissivo, 89/89/89/89 (Typ.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione su Simmetria e tempo di risposta di 30 (Typ.) ((Tr+Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una palette di 16,7M colori, anche con prestazioni di gamma di colori del 72% (NTSC).Questo prodotto ha adottato 12S4P WLED come sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (lato inferiore) e ha una durata di vita di 50K oreDV150X0M-N10 utilizza LVDS (1 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da 20 pin Connettore con tensione di alimentazione di 3.3V (Tipo.)
