Dettagli:
|
| Marchio: | Display LG | Dimensione diagonale: | 12.1" |
|---|---|---|---|
| Risoluzione: | 800 (RGB) ×600, SVGA 82PPI | Luminanza: | 400 cd/m2 |
| Angolo di visione: | 70/70/55/65 (tipo) | Ambiente: | Temperatura di conservazione: -30 ~ 80 °C Temperatura di funzionamento: -10 ~ 70 °C |
| Profilo: | 276 ((W) × 209 ((H) × 10.6 ((D) |
| Dimensione dello schermo: | 12.1" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 800 ((RGB) × 600, SVGA | Striscia verticale RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 246 × 184,5 mm | - | 276×209 mm | 10.6 (massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 600 g (massimo) | - | Antiglare | ||
| Fori e parentesi: | Fori per il montaggio della faccia (4-Φ3.4) sulla lunetta sinistra e destra | |||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| WLED | Tipo di luce di bordo | 50K ((Min.) | - | - | - | |
| Caratteristiche dell' interfaccia: | Stato del conducente WLED | Tipo fisico | Posizione dell'interfaccia | |||
| Con driver a LED | Incluso nell'interfaccia del segnale | - | ||||
| WLED driver elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 12.0V (tipo) | 350/400mA (tipo/massimo) | 4.2/5.0W (tipo/massimo.) | ||||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 6001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 70/70/55/65 (tipo) | 10/20 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 7037K | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.305; Y:0.320 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 71% | 95% | 73% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 73% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.45 (Tipo/Max.) ((5 punti) | ||
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 240/290mA (tipo/massimo) | 0.80/0.96W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| LVDS (1 ch, 6/8-bit) | Collegamento | - | ||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JAE | FI-XB30SL-HF10 | 1 pezzo | 30 perni | 10,0 mm | ||

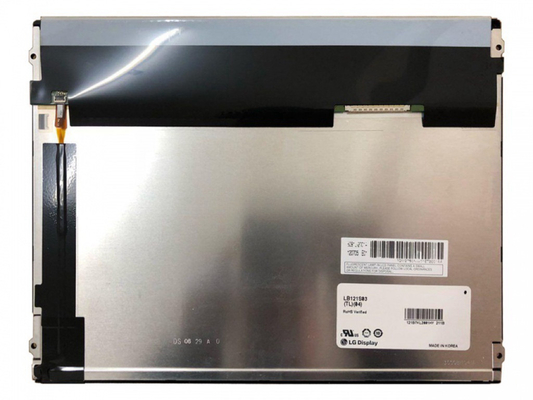

Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 246 ((W) × 184.5 ((H) mm, dimensioni di contorno di 276 ((W) × 209 ((H) × 10.6 ((D) mm, con trattamento superficiale di Antiglare,Peso netto di 600 g (Max.). Come prodotto LCM TN, normalmente bianco e trasmissivo, LB121S03-TL04 può fornire 400 cd/m2 di luminosità del display 600:1 rapporto di contrasto trasmissivo, 70/70/55/65 (Tipo.) ((CR≥10) (L/R/U/D) angolo di visione, migliore direzione di visione alle 6 e tempo di risposta di 10/20 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori pari al 72% (NTSC).Questo prodotto ha adottato WLED come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K oreLB121S03-TL04 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, che è collegato da 30 pin di connettore con tensione di alimentazione di 3.3V (Typ.).La frequenza di fotogramma verticale tipica (Fv) è di 60Hz.Per ulteriori dettagli sul prodotto LB121S03-TL04, si consiglia vivamente di fare riferimento alla scheda di dati riportata su Panelook.com o contattare LG Display o il suo distributore.Tutti i dettagli delle specifiche sono inseriti dagli ingegneri di Panelook in base alla scheda dati, ma non possiamo garantire che le specifiche elencate siano del tutto corrette.
