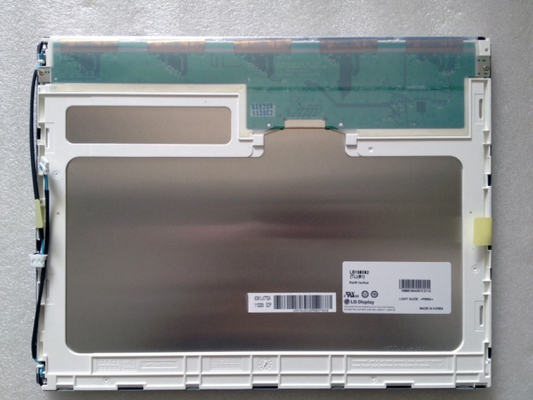

Dettagli:
|
| Marchio: | Display LG | Dimensione diagonale: | 15" |
|---|---|---|---|
| Risoluzione: | 1024 ((RGB) × 768, XGA 85PPI | Luminanza: | un ² di 600 cd/m (tipo.) |
| Profilo: | 326.5 ((H) × 253.5 ((V) × 11.7 ((D) mm | Angolo di visione: | 75/75/70/75 (tipo) |
| Tipo di interfaccia: | LVDS (1 ch, 8-bit), 20 pin Collegatore | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Caratteristiche dei pixel: | Format pixel | 1024 ((RGB) × 768 [XGA] | Punte di passo | 00,099 × 0,297 mm (H × V) |
|---|---|---|---|---|
| Configurazione | Striscia verticale RGB | Pitch dei pixel | 0.297 × 0,297 mm (H × V) [85PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione | 304.128×228.096 mm (H×V) | Zona di Bezel | 307.4 × 231,3 mm (H × V) |
| Il contorno Dim. | 326.5 × 253,5 mm (H × V) | Profondità del profilo | 11.2 (tipo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Rettangolo piatto | Orientazione | Tipo di paesaggio |
| Rapporto di aspetto | 43 (H:V) | Stile di forma | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M3) sulla lunetta sinistra, destra | |||
| Altre caratteristiche: | Peso | 10,00 kg (Tip.) | Superficie | Antiglare, rivestimento duro (3H) |
| Informazioni di base: | Brillantezza | 300 cd/m2 (Typ.) | Rapporto di contrasto | 8001 (Tipico) (Trasmettitore) |
|---|---|---|---|---|
| Angolo di visione | 75/75/70/75 (tipo) | Modalità ottica | TN, normalmente bianco, trasmissibile | |
| Direzione di visione | Alle sei. | Tempo di risposta | 2/6 (Tipo) (Tr/Td) (ms) | |
| Performance dei colori: | Cromaticità | Wx:0.313" Wy:0.329 | Numeri dei colori | 16.7M (6-bit + Hi-FRC) |
| Temperatura del colore | 6485K | Uniformità bianca | - | |
| 1931 Color Gamut: | Rapporto NTSC | 62% | sRGB | 86% di copertura |
| Adobe RGB | Copertura del 64% | DCI-P3 | Copertura del 64% | |
| Rec.2020 | 46% di copertura | Commenti | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Caratteristiche della retroilluminazione: | Forma della lampada | Diritta. | Tipo di lampada | CCFL | Tempo di vita | 50K (min.) (ore) |
|---|---|---|---|---|---|---|
| Sostituzione | - | Importo | 2 pezzi | Posizione | Tipo di luce di bordo | |
| Lampada elettrica: | Input di tensione | 580V (tipo) | Input corrente | 7.0mA (tipo) | ||
| Consumo | 8.12W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | Guida lampada | - No, no. |
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| JST | BHR-03VS-1 | 40,0 mm | 3 perni | 2 pezzi | BLL-3PINS-HNL | |
| Sistema di segnale: | LVDS (1 ch, 8 bit) | Voltaggio logico | - | |||
|---|---|---|---|---|---|---|
| Segnale elettrico: | Input di tensione | 3.3V (tipo) | Input corrente | 548 mA (tipo) | ||
| Consumo | 1.81W (tipo) | |||||
| Caratteristiche dell' interfaccia: | Tipo | Collegamento | Posizione | - | ||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Pini | Importo | Configurazione |
| LS Mtron | GT123-20P-H16-LSS | 1.25 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-040A | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 304.128 ((W) × 228.096 ((H) mm, dimensioni di contorno di 326.5 ((W) × 253.5 ((H) × 11.7 ((D) mm, dimensioni di area di visualizzazione di 307.4 (W) × 231.3 (H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 1,00 kg (tipo).LB150X02-TL01 può fornire 300 cd/m2 luminosità del display 8001:1 rapporto di contrasto trasmissivo, angolo di visione 75/75/70/75 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 2/6 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di 16,7M colori, anche con prestazioni di gamma di colori del 60% (NTSC).Questo prodotto ha adottato 2 PC CCFL come è il sistema di retroilluminazione che è stato posizionato come tipo di luce Edge e hanno un tempo di vita di lavoro di 50K oreLB150X02-TL01 utilizza LVDS (1 ch, 8-bit) come sistema di ingresso del segnale, che è collegato da un connettore a 20 pin con tensione di alimentazione di 3.3V (tipoPer ulteriori dettagli sul prodotto LB150X02-TL01, consigliamo vivamente di fare riferimento alla scheda di dati elencata su Panelook.com o contattare LG LCD o è distributore.
