Dettagli:
|
| Marchio: | Display LG | Dimensione diagonale: | 10.4" |
|---|---|---|---|
| Risoluzione: | 640 ((RGB) × 480, VGA 76PPI | Brillantezza: | 400 cd/m2 |
| Angolo di visione: | 60/60/40/50 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di conservazione: -20 ~ 60 °C |
| Dimensione dello schermo: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Numero di pixel | Format pixel | Pitch dei punti (H × V) | Pitch di pixel (H × V) |
| 640 ((RGB) × 480, VGA | Striscia verticale RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Dimensioni meccaniche: | Area di visualizzazione (H×V) | Apertura del bezel (H × V) | Dimensione complessiva (H × V) | Profondità complessiva |
| 211.2×158,4 mm | 215.6×163,0 mm | 236 × 180 mm | 8.0/10.5 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Forma del modulo | Rapporto di aspetto (H:V) | Orientazione | Stile di forma |
| Rettangolo piatto | 4:3 | Tipo di paesaggio | ||
| Altre specifiche: | Massa | Copertura del pannello | Trattamento superficiale | |
| 490 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Fori e parentesi: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Informazioni di base: | Luminanza | Modalità di lavoro | Rapporto di contrasto |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, normalmente bianco, trasmissibile | 3001 (Tipico) (Trasmettitore) | |
| Buona vista a | Angolo di visione | Tempo di risposta | |
| Alle sei. | 60/60/40/50 (tipo) | 5/25 (Tipo) (Tr/Td) (ms) | |
| Display Color: | Temperatura del colore: | Colore di supporto | Coordinate di colore |
| 7588K | 262K (6-bit) | X:0.295; Y:0.325 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 60% | 81% | 62% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 62% | 44% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Uniformità bianca: | 1.25/1.45 (Tipo/Max.) ((5 punti) | ||
| Caratteristiche della retroilluminazione: | Tipo | Posizione | La vita ((Orari) | Importo | Forma | Sostituzione |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | 40K (min.) | 2 pezzi | Diritta. | Sostituibile | |
| CCFL Electrical: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
| 455/485/625V (min./tipo/massimo) | 2.0/6.0/7.0mA (min./tipo/massimo) | 5.8/6.4W (tipo/massimo) | ||||
| Frequenza di funzionamento | Voltaggio di avvio | |||||
| 40/55/80KHz (min./tipo/massimo) | 750/940V (massimo) (Ta=+25/0°C) | |||||
| Caratteristiche dell' interfaccia: | Stato del conducente CCFL | Tipo fisico | Posizione dell'interfaccia | |||
| - No, no. | Collegamento | |||||
| Dettaglio dell'interfaccia | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| JST | BHSR-02VS-1 | 2 pezzi | 2 perni | 3.5 mm | BLL-2PINS-HL | |
| Segnale elettrico: | Voltaggio di ingresso | Corrente di input | Consumo di energia | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 175/200mA (tipo/massimo) | 0.58/0.66W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Tipo di segnale | Tipo fisico | Posizione dell'interfaccia | |||
| RGB parallelo (1 ch, 6 bit) | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Nome del modello | Importo | Pini | Pin Pitch | Configurazione del pin |
| HRS | KN10G-30S-1H | 1 pezzo | 30 perni | 10,0 mm | DRGB-30P1C6B-110A | |

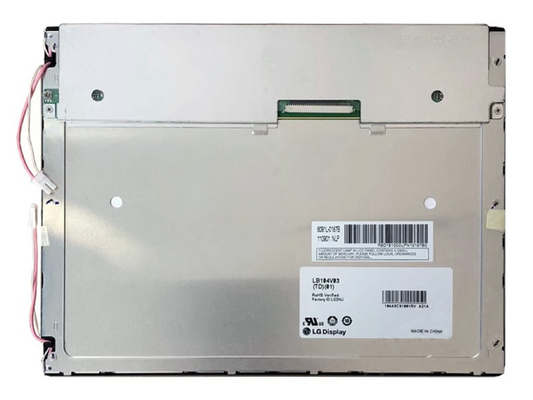

Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, una dimensione di contorno di 236 ((W) × 180 ((H) × 10.5 ((D) mm, una dimensione di area di visualizzazione di 215.6 ((W) × 163.0(H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 490 g (Max.).LB104V03-TD01 può fornire 400 cd/m2 luminosità del display 3001:1 rapporto di contrasto trasmissivo, angolo di visione 60/60/40/50 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 5/25 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 60% (NTSC).Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 40K oreLB104V03-TD01 utilizza Parallel RGB (1 ch, 6-bit) come sistema di input del segnale,connesso da 30 pin connettore con tensione di alimentazione di 3.3V (Tipo). Il suo tasso di fotogramma verticale tipico (Fv) è di 60Hz. Per maggiori dettagli sul prodotto LB104V03-TD01, si consiglia vivamente di fare riferimento alla scheda di dati elencata su Panelook.com o contatta LG Display.
