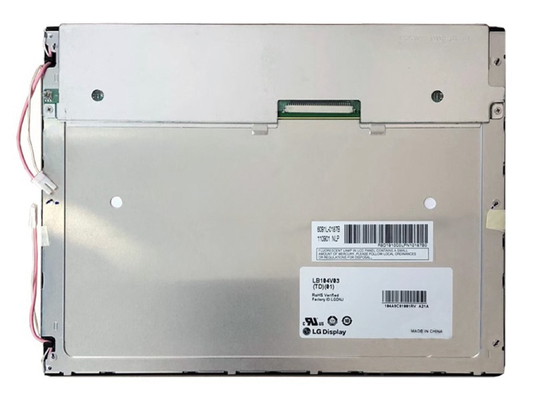

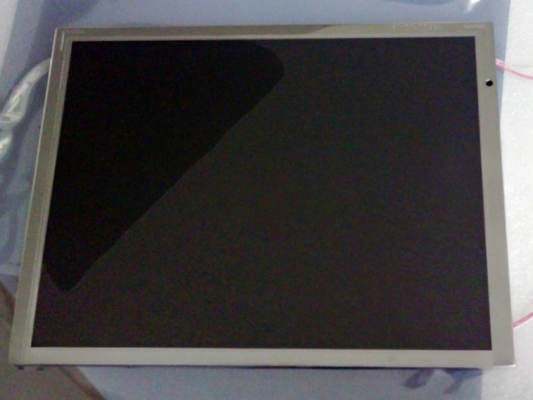

Dettagli:
|
| Marchio: | Display LG | Dimensione diagonale: | 10.4" |
|---|---|---|---|
| Risoluzione: | 640 ((RGB) × 480, VGA 76PPI | Brillantezza: | 400 cd/m2 |
| Angolo di visione: | 60/60/40/50 (tipo) | Ambiente: | Temperatura di funzionamento: 0 ~ 50 °C; Temperatura di stoccaggio: -20 ~ 60 °C |
| Dimensione del pannello: | 10.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 640 ((RGB) × 480 [VGA] | Striscia verticale RGB | 0.330×0.330 [76PPI] | 0.110 x 0.330 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.6 ((H) × 163.0 ((V) | 236 ((H) × 180 ((V) | 8.0/10.5 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 490 g (massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 400 (Tipico) | 60/60/40/50 (tipo) | 5/25 (Tipo) (Tr/Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle sei. | TN, normalmente bianco, trasmissibile | 300: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 7588K | 262K (6-bit) | X:0.295; Y:0.325 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 60% | 81% | 62% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 62% | 44% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.40 (Tipo/Max.) ((5 punti) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | 2 pezzi | Diritta. | 40K (min.) | Sostituibile | |
| CCFL Electrical: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 455/485/625V (min./tipo/massimo) | 2.0/6.0/7.0mA (min./tipo/massimo) | 5.8/6.4W (tipo/massimo) | ||||
| Frequenza di funzionamento | Voltaggio di partenza | |||||
| 40/55/80KHz (min./tipo/massimo) | 750/940V (massimo) (Ta=+25/0°C) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - No, no. | Collegamento | |||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHSR-02VS-1 | 3.5 mm | 2 perni | 2 pezzi | BLL-2PINS-HL | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 175/200mA (tipo/massimo) | 0.58/0.66W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| RGB parallelo (1 ch, 6 bit) | Collegamento | |||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| HRS | KN10G-30S-1H | 10,0 mm | 30 perni | 1 pezzo | DRGB-30P1C6B-110A | |
Per quanto riguarda i dettagli meccanici, presenta un'area attiva di 211.2 ((W) × 158.4 ((H) mm, una dimensione di contorno di 236 ((W) × 180 ((H) × 10.5 ((D) mm, una dimensione di area di visualizzazione di 215.6 ((W) × 163.0(H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 490 g (Max.).LB104V03-A1 può fornire 400 cd/m2 luminosità del display 3001:1 rapporto di contrasto trasmissivo, angolo di visione 60/60/40/50 (Typ.) (CR≥10) (L/R/U/D), migliore direzione di visione alle 6 e tempo di risposta di 5/25 (Typ.) (Tr/Td) ms.La scala di grigio o la luminosità del sub-pixel è determinata con un segnale di scala di grigio a 6 bit per ogni punto, presentando così una tavolozza di colori da 262K, anche con prestazioni di gamma di colori del 45% (NTSC).Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di 40K oreLB104V03-A1 utilizza Parallel RGB (1 ch, 6-bit) come sistema di input del segnale,connesso da 30 pin connettore con tensione di alimentazione di 3.3V (Tipo). Il suo tasso di fotogramma verticale tipico (Fv) è di 60Hz. Per ulteriori dettagli sul prodotto LB104V03-A1 consigliamo vivamente di fare riferimento alla scheda di dati elencata su Panelook.com o contatto con LG LCD.
