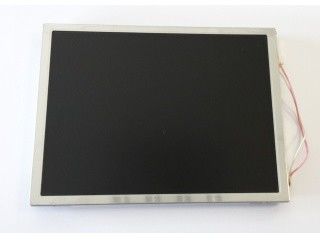

Dettagli:
|
| Marchio: | Display LG | Dimensione diagonale: | 8.4" |
|---|---|---|---|
| Risoluzione: | 800 ((RGB) × 600, SVGA 119PPI | Brillantezza: | 600 cd/m2 |
| Angolo di visione: | 75/75/70/50 (tipo) | Ambiente: | Temperatura di conservazione: -20 ~ 80 °C Temperatura di funzionamento: -10 ~ 70 °C |
| Dimensione del pannello: | 8.4" | |||
|---|---|---|---|---|
| Caratteristiche dei pixel: | Format pixel | Configurazione dei pixel | Pixel Pitch (mm) | Distanza tra i punti (mm) |
| 800 ((RGB) × 600 [SVGA] | Striscia verticale RGB | 0.213×0.213 [119PPI] | 0.071 x 0.213 | |
| Dimensioni meccaniche: | Area attiva (mm) | Superficie del bordello (mm) | Dimensione del profilo (mm) | Profondezza di contorno (mm) |
| 170.4 ((H) × 127.8 ((V) | 173.0(H) × 130.6 ((V) | 189.5 ((H) × 148.6 ((V) | 7.0/9.4 (tipo/massimo) mm | |
| Caratteristiche del progetto: | Fattore di forma | Orientazione | Rapporto di aspetto | Stile di forma |
| Rettangolo piatto | Tipo di paesaggio | 43 (H:V) | ||
| Montaggio: | Fori di montaggio laterali (4-M2) sulla lunetta sinistra, destra | |||
| Altri dettagli: | Peso | Copertura del pannello | Trattamento | |
| 320/330 g (tipo/massimo) | - | Antiglare, rivestimento duro (3H) | ||
| Informazioni di base: | Luminanza (cd/m2) | L'angolo di visione (L/R/U/D) | Tempo di risposta (ms) |
|---|---|---|---|
| 600 (tipo) | 75/75/70/50 (tipo) | 7/18 (Tipo) (Tr/Td) | |
| Migliore vista su | Modalità di visualizzazione | Rapporto di contrasto | |
| Alle 12 | TN, normalmente bianco, trasmissibile | 600: 1 (Tipico) (Trasmettitore) | |
| Display Color: | Temperatura del colore | Colori di visualizzazione | Coordinata bianca |
| 6485K | 262K/16.7M (6 bit / 6 bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Rapporto NTSC | Copertura sRGB | Adobe RGB Coverage |
| 44% | 61% | 46% | |
| Copertura DCI-P3 | Copertura Rec.2020 | Commenti | |
| 45% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Variante bianca: | 1.25/1.40 (Tipo/Max.) ((5 punti) | ||
| Caratteristiche della lampada: | Tipo | Posizione | Quantità | Forma | La vita ((Orari) | Scambio di lampade |
|---|---|---|---|---|---|---|
| CCFL | Tipo di luce di bordo (alto e basso) | 2 pezzi | Diritta. | 30K (Tip.) | - | |
| CCFL Electrical: | Fornitura di tensione | Fornitura corrente | Potenza | |||
| 380/390/480V (min./tipo/massimo) | 3.0/7.0/8.0mA (min./tipo/massimo) | 5.46/6.01W (tipo/massimo) | ||||
| Frequenza di funzionamento | Voltaggio di partenza | |||||
| 30/60/80KHz (min./tipo/massimo) | 800/1050V (massimo) (Ta=+25/0°C) | |||||
| Caratteristiche dell' interfaccia: | Posizione | Guidatore di retroilluminazione | Tipo | |||
| - | - No, no. | Collegamento | ||||
| Interfaccia dettagliata: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| JST | BHSR-02VS-2 | 3.5 mm | 2 perni | 2 pezzi | BLL-2PINS-HL | |
| Controllo del pannello elettrico: | Fornitura di tensione | Fornitura corrente | Potenza | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | 184/212mA (tipo/massimo) | 0.61/0.70W (tipo/massimo) | ||||
| Caratteristiche dell' interfaccia: | Posizione | Segnale | Tipo | |||
| - | LVDS (1 ch, 6/8-bit) | Collegamento | ||||
| Dettaglio del connettore: | Marchio | Modello | Pin Pitch | Importo del pin | Quantità | Configurazione |
| LS Mtron | GT100-20P-LS-SMT | 10,0 mm | 20 perni | 1 pezzo | LVDS-20P1C8B-180A | |
Per quanto riguarda i dettagli meccanici, ha un'area attiva di 170,4 ((W) × 127,8 ((H) mm, dimensioni di contorno di 189,5 ((W) × 148,6 ((H) × 9,4 ((D) mm, dimensioni di area di visualizzazione di 173.0 ((W) × 130.6 ((H) mm, con trattamento superficiale di Antiglare, rivestimento duro (3H), peso netto di 320/330 g (tipo/massimo).LB084S01-TL01 può fornire 600 cd/m2 luminosità display 6001:1 rapporto di contrasto trasmissivo, angolo di visione 75/75/70/50 (Typ.) ((CR≥10) (L/R/U/D), migliore direzione di visione alle ore 12 e tempo di risposta di 7/18 (Typ.) ((Tr/Td) ms.La scala di grigio o la luminosità del sottopixel è determinata con un segnale di scala di grigio a 6 bit / 6 bit + Hi-FRC per ogni punto, presentando così una tavolozza di colori da 262K/16.7M, anche con prestazioni di gamma di colori 45% (NTSC).Questo prodotto ha adottato 2 PC CCFL come il suo sistema di retroilluminazione che è stato posizionato come tipo di luce Edge (alto e basso) e hanno un tempo di vita di lavoro di 30K oreLB084S01-TL01 utilizza LVDS (1 ch, 6/8-bit) come sistema di ingresso del segnale, collegato da 20 pin di connettore con tensione di alimentazione di 3.3V (tipo.). Il suo tasso di fotogrammi verticale tipico (Fv) è di 60Hz. Per maggiori dettagli sul prodotto LB084S01-TL01, consigliamo vivamente di fare riferimento alla scheda di dati elencata su Panelook.com o contatto con LG LCD.
